熔點低于232℃的錫合金。又稱易熔合金。其主要成分為熔點較低的金屬錫、鉛、鎘、鉍、銦和汞等元素。這些二元或多元合金可分為兩類：共晶型和非共晶型。前者有確定的熔點，后者因熔化過程在一個溫度區(qū)間里完成，無確定的熔點。使用時，必須確定失去強度的工作溫度。而這溫度值隨測定方法的不同有所差異。

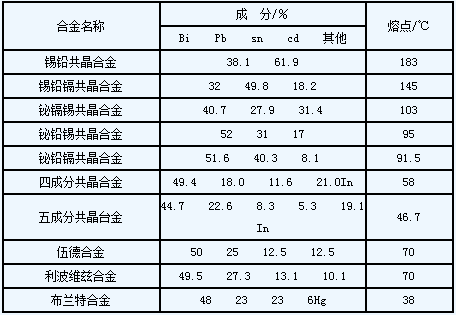

      低熔點錫合金除熔點低外，另一特點是抗拉強度低(σb<88MPa)和硬度低(HB<30)。其主要用途是作限溫保險材料(如熔斷絲、易熔塞等)和火情報警、消火栓用的熱敏元件，還可用作釬料(如電子、電信工業(yè)上用的許多錫鉛釬料)、印刷合金、生物器官模型等。此外，含Bi>47％的錫鉍合金具有冷脹性，凝固時無明顯的收縮，可用做精密鑄型。采用坩堝槍噴涂易熔合金，可制作用于生產(chǎn)塑料制品的模具。熔煉易熔合金時，產(chǎn)生的鉛、鎘、汞蒸氣和粉塵對人體有害，應(yīng)通風(fēng)除塵和勞動保護(hù)。典型的易熔合金的成分和熔點見表。典型易熔合金的成分和熔點。
